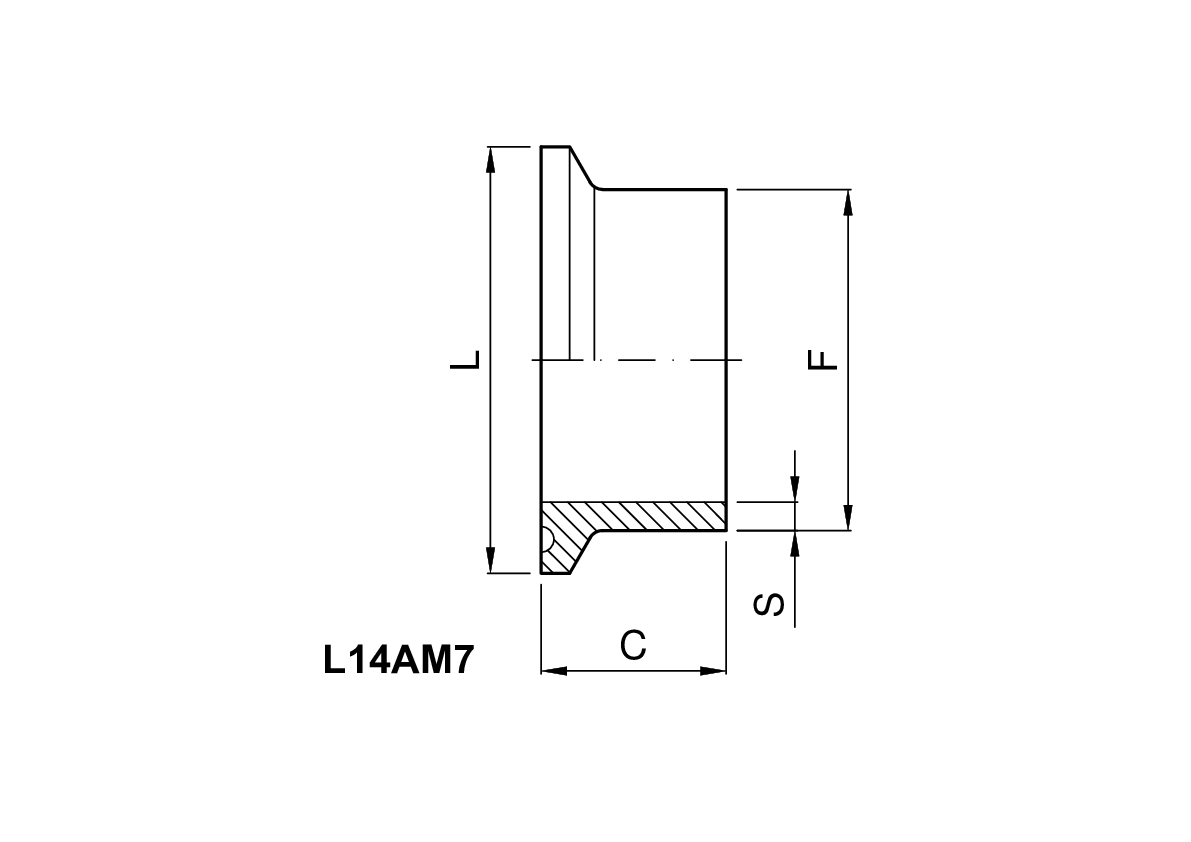

Misure del prodotto
| Codice | DN inch | L mm | F mm | C mm | S mm | Kg |
|---|
| 4.540.LM.03-B | 1/2 | 25,4 | 12,7 | 28,6 | 1,65 | 0,02 |
| 4.540.LM.07-B | 3/4 | 25,4 | 19,1 | 28,6 | 1,65 | 0,02 |
| 4.540.LM.11-B | 1 | 50,4 | 25,4 | 28,6 | 1,65 | 0,08 |
| 4.540.LM.24-B | 1 1/2 | 50,4 | 38,1 | 28,6 | 1,65 | 0,07 |
| 4.540.LM.44-B | 2 | 64 | 50,8 | 28,6 | 1,65 | 0,10 |
| 4.540.LM.58-B | 2 1/2 | 77,4 | 63,5 | 28,6 | 1,65 | 0,12 |
| 4.540.LM.70-B | 3 | 90,9 | 76,1 | 28,6 | 1,65 | 0,15 |
| 4.540.LM.76-B | 4 | 118,8 | 101,6 | 28,6 | 2,11 | 0,25 |
| 4.540.LM.86-B | 6 | 167 | 154 | 28 | 2,11 | 0,40 |
| 4.540.LM.87-B | 6 | 167 | 152,4 | 28 | 2,77 | 0,40 |
| 4.540.LM.90-B | 8 | 217 | 204 | 28 | 2,77 | 50 |
| 4.540.LM.91-B | 8 | 217 | 203,2 | 28 | 2,77 | 0,5 |
| 4.540.LM.96-B | 10 | 268,5 | 254 | 28 | 3,4 | * |
| 4.540.LM.99-B | 12 | 319,3 | 304,8 | 28 | 3,56 | * |
|
