TRONCHETTO CLAMP DIN 11864-3/DIN 11853-3

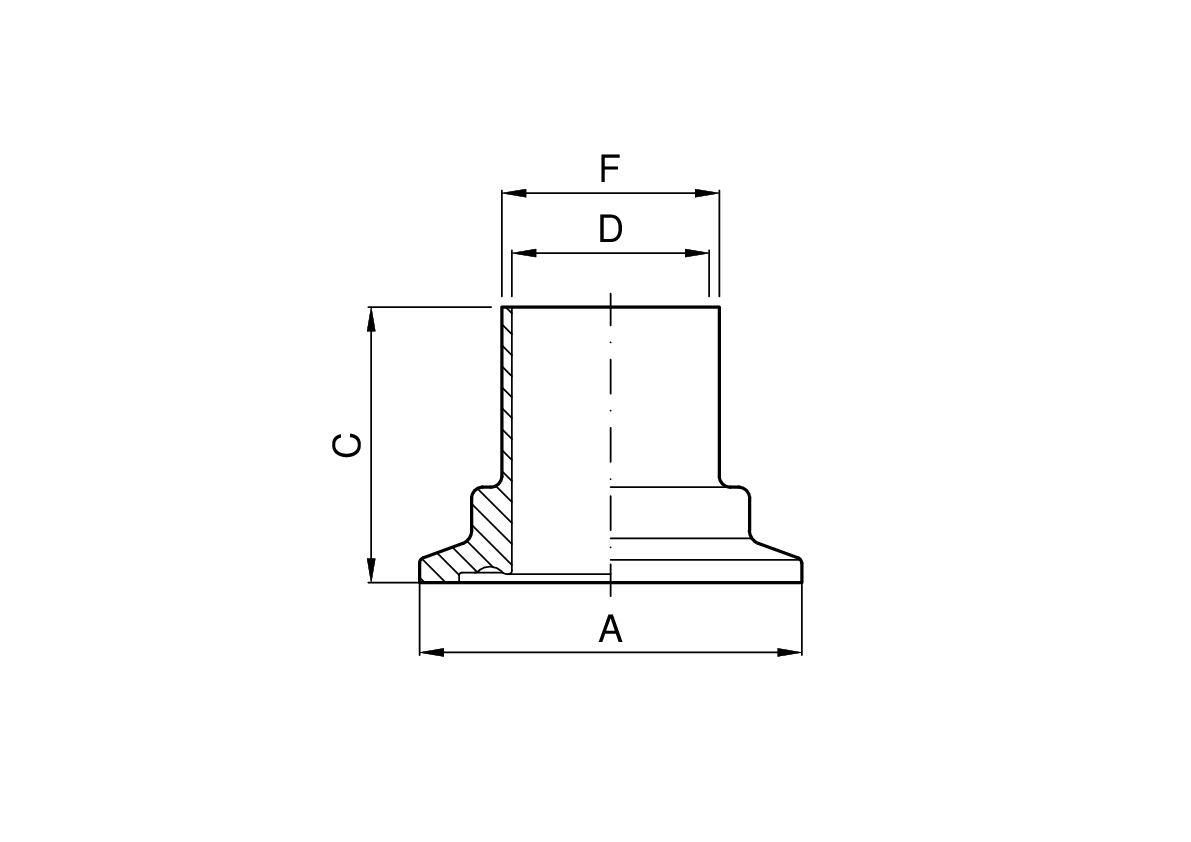

Misure del prodotto
| Codice | DN mm | A mm | F mm | D mm | C mm | Kg |
|---|---|---|---|---|---|---|
| 4.770.LF.02-B | 10 | 34 | 13 | 10 | 22 | |
| 4.770.LF.06-B | 15 | 34 | 19 | 16 | 22 | |
| 4.770.LF.09-B | 20 | 50,5 | 23 | 22 | 22 | |
| 4.770.LF.12-B | 25 | 50,5 | 29 | 26 | 20,5 | |
| 4.770.LF.23-B | 32 | 50,5 | 35 | 32 | 24 | |
| 4.770.LF.32-B | 40 | 64 | 41 | 38 | 24 | |
| 4.770.LF.45-B | 50 | 77,5 | 53 | 50 | 24,5 | |
| 4.770.LF.66-B | 65 | 91 | 70 | 66 | 26,5 | |
| 4.770.LF.72-B | 80 | 106 | 85 | 81 | 28,5 | |
| 4.770.LF.78-B | 100 | 130 | 104 | 100 | 30 | |
| DIN 11853 | ||||||
