RUBINETTO A MASCHIO CONICO CON ATTACCHI GAS FEMMINA-FEMMINA

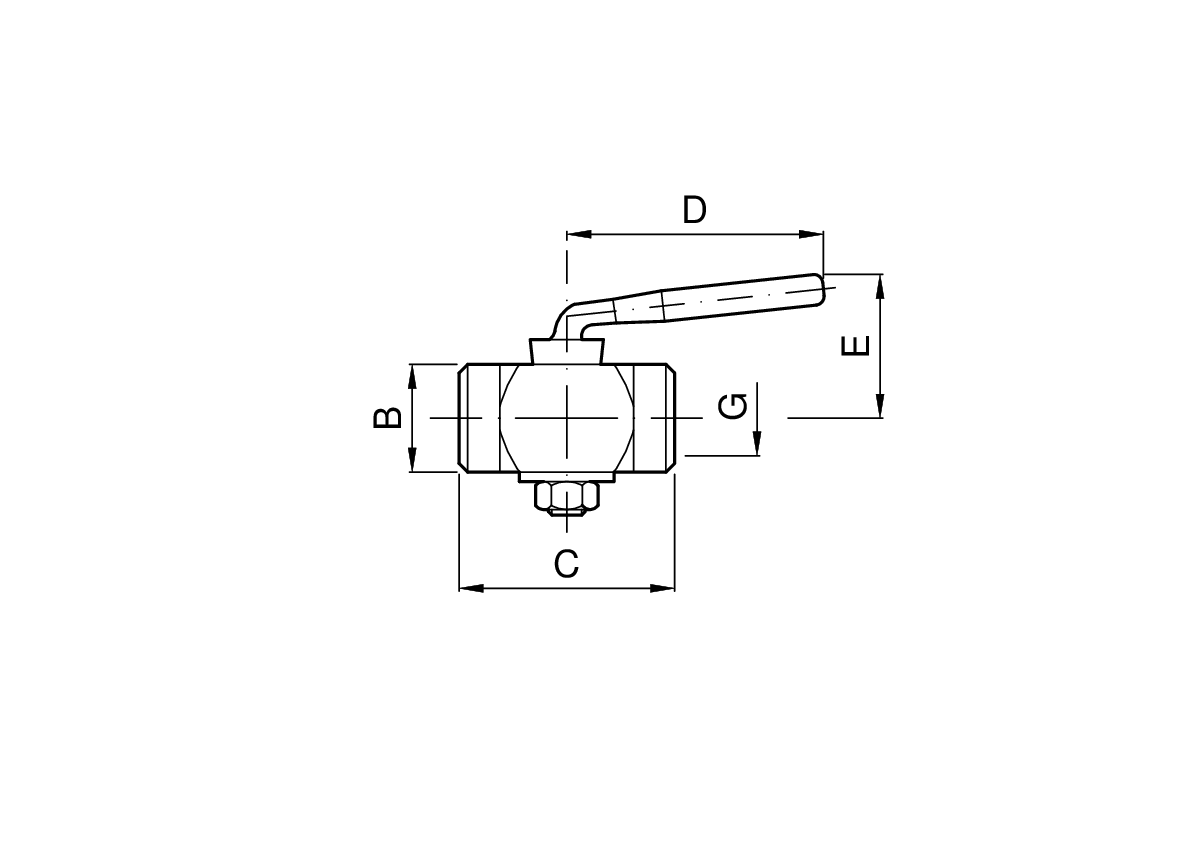

Misure del prodotto
| Codice | G inch | B mm | C mm | D mm | E mm | Kg |
|---|---|---|---|---|---|---|
| 3.070.AA.01-A | 1/8 | 22 | 45 | 64 | 45 | 0,15 |
| 3.070.AA.04-A | 1/4 | 22 | 50 | 64 | 45 | 0,15 |
| 3.070.AA.05-A | 3/8 | 22 | 50 | 64 | 45 | 0,16 |
| 3.070.AA.08-A | 1/2 | 25 | 50 | 64 | 50 | 0,30 |
