CURVA 90° A SALDARE ASME BPE DT 4.1.1-1

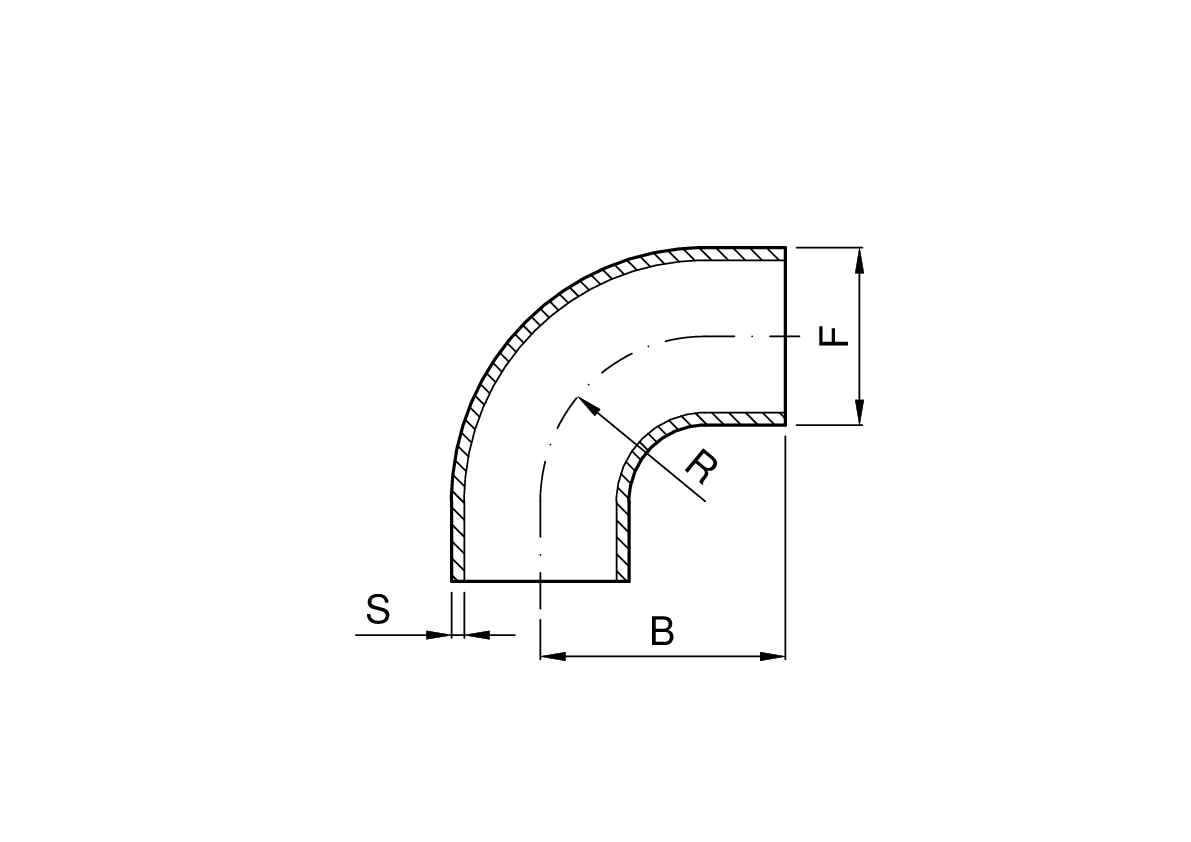

Misure del prodotto
| Codice | DN inch | F mm | S mm | B mm | R mm |
|---|---|---|---|---|---|
| 5.240.S1.03-B | 1/2 | 12,7 | 1,65 | 76,2 | 28,6 |
| 5.240.S1.07-B | 3/4 | 19,05 | 1,65 | 76,2 | 28,6 |
| 5.240.S1.11-B | 1 | 25,4 | 1,65 | 76,2 | 38,1 |
| 5.240.S1.24-B | 1 1/2 | 38,1 | 1,65 | 95,3 | 57,1 |
| 5.240.S1.44-B | 2 | 50,8 | 1,65 | 120,7 | 76,2 |
| 5.240.S1.58-B | 2 1/2 | 63,5 | 1,65 | 139,7 | 95,3 |
| 5.240.S1.70-B | 3 | 76,1 | 1,65 | 158,8 | 114,3 |
| 5.240.S1.76-B | 4 | 101,6 | 2,11 | 203,2 | 152,4 |
