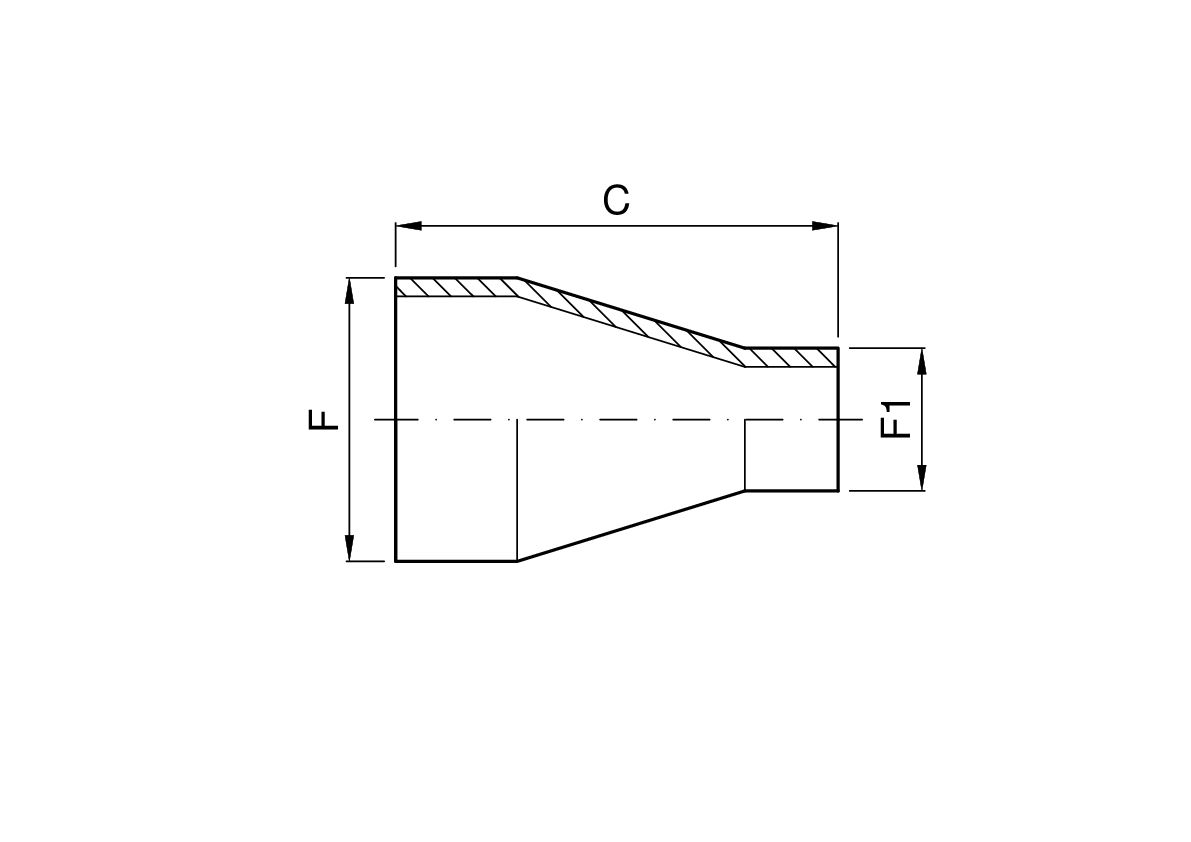

Misure del prodotto
| Codice | DN mm | DN1 mm | C mm | F mm | F1 mm | Kg |
|---|
| 5.691.GG.09-A | 20 | 15 | 68 | 22 | 18 | 0,02 |
| 5.691.GG.12-A | 25 | 20 | 60 | 28 | 22 | 0,05 |
| 5.691.GG.23-A | 32 | 25 | 80 | 34 | 28 | 0,09 |
| 5.691.GG.32-A | 40 | 32 | 88 | 40 | 34 | 0,12 |
| 5.691.GG.45-A | 50 | 40 | 113 | 52 | 40 | 0,18 |
| 5.691.GG.66-A | 65 | 50 | 130 | 70 | 52 | 0,27 |
| 5.691.GG.72-A | 80 | 65 | 120 | 85 | 70 | 0,50 |
| 5.691.GG.76-A | 100 | 80 | 120 | 101,6 | 85 | 0,55 |
| | | | | | |
| 5.692.GG.23-A | 32 | 20 | 80 | 34 | 22 | 0,05 |
| 5.692.GG.12-A | 25 | 15 | 70 | 28 | 18 | 0,10 |
| 5.692.GG.32-A | 40 | 25 | 102 | 40 | 28 | 0,13 |
| 5.692.GG.45-A | 50 | 32 | 129 | 52 | 34 | 0,21 |
| 5.692.GG.66-A | 65 | 40 | 120 | 70 | 40 | 0,22 |
| 5.692.GG.72-A | 80 | 50 | 125 | 85 | 52 | 0,44 |
| 5.692.GG.76-A | 100 | 65 | 127 | 101,6 | 70 | 0,50 |
| | | | | | |
| 5.693.GG.32-A | 40 | 20 | 102 | 40 | 22 | 0,12 |
| 5.693.GG.45-A | 50 | 25 | 115 | 52 | 28 | 0,15 |
| 5.693.GG.66-A | 65 | 32 | 115 | 70 | 34 | 0,22 |
| 5.693.GG.72-A | 80 | 40 | 130 | 85 | 40 | 0,40 |
| 5.693.GG.76-A | 100 | 50 | 150 | 101,6 | 52 | 0,55 |
|
