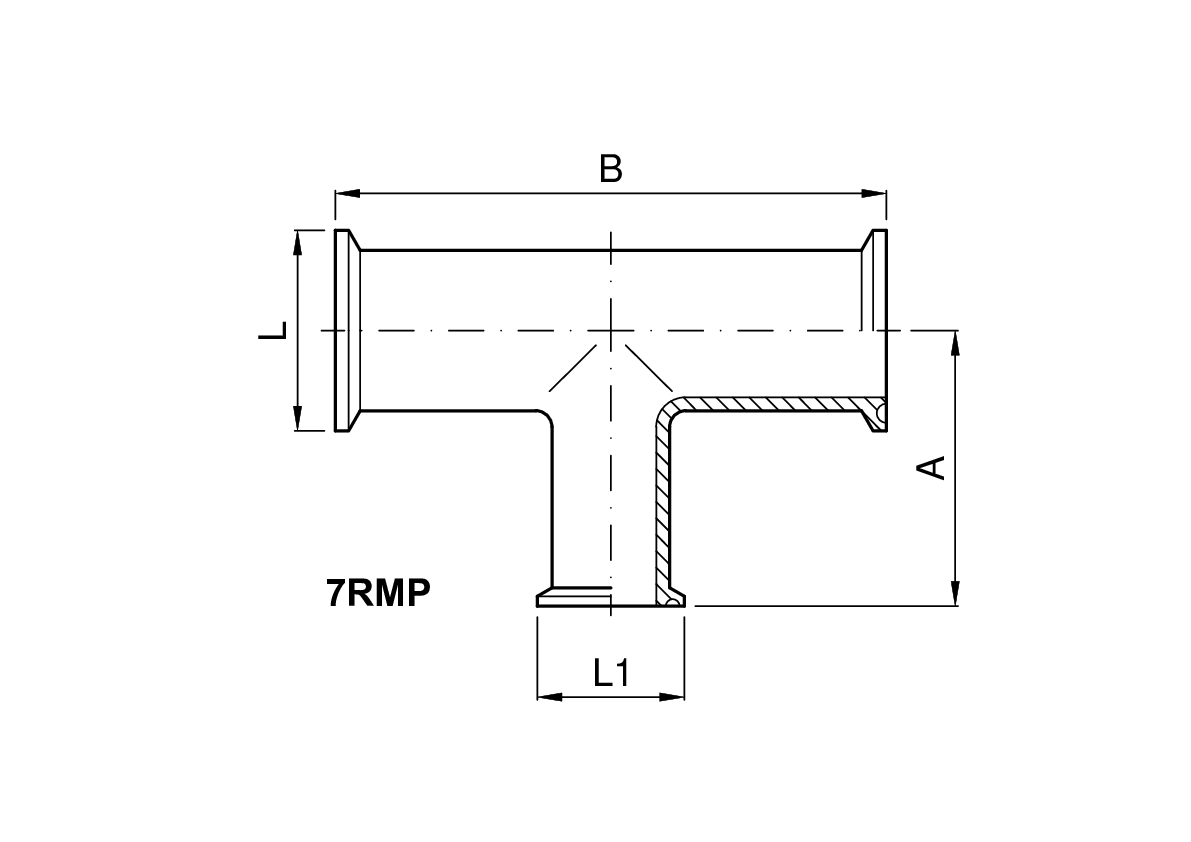

TEE RIDOTTO CON ATTACCHI CLAMP 3-A (Ra < 0,5 μm)
Misure del prodotto
| Codice | DN inch | DN1 inch | L mm | L1 mm | A mm | B mm |
|---|---|---|---|---|---|---|
| 4.511.LL.07-B | 3/4 | 1/2 | 34 | 34 | ||
| 4.511.LL.11-B | 1 | 3/4 | 50,4 | 34 | ||
| 4.511.LL.24-B | 1 1/2 | 1 | 50,4 | 50,4 | 66,68 | 139,7 |
| 4.511.LL.44-B | 2 | 1 1/2 | 64 | 50,4 | 76,2 | 177,8 |
| 4.511.LL.58-B | 2 1/2 | 2 | 77,4 | 64 | 95,25 | 177,8 |
| 4.511.LL.70-B | 3 | 2 1/2 | 90,9 | 77,4 | 95,25 | 190,5 |
| 4.511.LL.76-B | 4 | 3 | 118,8 | 90,9 | 107,95 | 228,4 |
| 4.512.LL.11-B | 1 | 1/2 | 50,4 | 34 | ||
| 4.512.LL.24-B | 1 1/2 | 3/4 | 50,4 | 34 | ||
| 4.512.LL.44-B | 2 | 1 | 64 | 50,8 | 73 | 177,8 |
| 4.512.LL.58-B | 2 1/2 | 1 1/2 | 77,4 | 50,8 | 82,55 | 177,8 |
| 4.512.LL.70-B | 3 | 2 | 90,9 | 64 | 101,6 | 190,5 |
| 4.512.LL.76-B | 4 | 2 1/2 | 118,8 | 77,4 | 107,95 | 228,4 |
